Modell Arminius HW 1, Typ lang

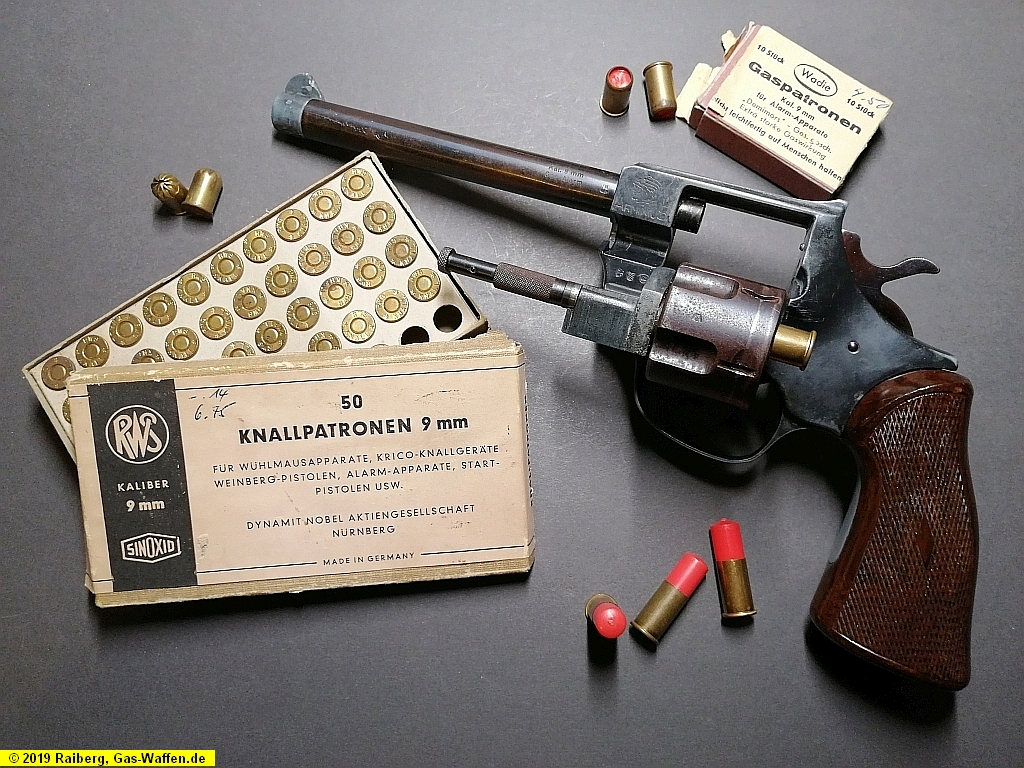

       Bild 1.1, langer Kerl für große Hände

Bei diesem Revolver handelt es sich um einen Schreckschuss- und Gasrevolver dessen Rahmen aus Zink und der Rest aus Stahl besteht. Der einteilige Griff besteht aus braunem Kunststoff. Der Lauf selbst hat an der Mündung zusätzlich einen Ring mit angebrachtem Korn aus Zink und ist auf der linken Seite mit Kal. 9 mm Gas-Alarm gekennzeichnet und verfügt über ein Gewinde zur Aufnahme für einen Signalbecher. Der Rahmen besteht aus Zink und weist auf der linken Seite das Logo des Arminius, die Bezeichnung HW 1, Beschusszeichen und das Jahr 1962 auf, auf der rechten Seite befindet sich die Seriennummer 25097 und Made in Germany.

Er hat eine ausschwenkbare Trommel mit gefedertem Sternausstoßer, die Trommel ist für fünf Patronen im Kaliber 9x17 R Knall eingerichtet und hat erweiterte Bohrungen, so dass auch die längeren Korth-Gaspatronen genutzt werden konnten. Der Revolver hat einen Spannabzug mit Rücksprungsicherung, was auch als Rückspringerschloss benannt ist, was bedeutet, dass nach jedem Schuss der Hahn zurückspringt und durch eine Sicherung gehalten wird, so dass bei einem Sturz der Hahn nicht auf den im Rahmen eingelassenen Schlagbolzen schlägt und dadurch das Zündhütchen zündet.

Es handelt sich hier um eine erstere Ausführung, da im Vergleich mit den nachfolgenden Modellen auf der linken Seite die runde Plakette mit dem Logo zwischen Griff und Trommel noch nicht eingelassen ist.

Bild 1.3, rechte Seite mit Seriennummer                                                                                                     Bild 1.4, linke Seite ohne Plakette

Die Laufsperre

Im hinteren Drittel befindet sich eine Laufsperre, dabei handelt es sich um einen Stahlstift der senkrecht mittig eingebracht ist. Dadurch lässt sich der Innenlauf auch gut reinigen, da keine weiteren Sperren vorhanden sind.

Signalbecher für Signalsterne

Mit diesem Modell konnten Signalsterne mittels eines einschraubbaren Signalbechers abgeschossen werden.
